Mga modyul sa ROF RF broadband Transceiver Module RF over fiber link Analog broadband RoF link
Deskripsyon
Ang analog RoF link kasagaran gilangkoban sa analog optical transmission modules ug analog optical reception modules, nga nakab-ot ang long-distance transmission sa RF signals sa optical fibers. Ang transmitting end nag-convert sa RF signal ngadto sa optical signal, nga ipadala pinaagi sa optical fiber, ug dayon ang receiving end nag-convert sa optical signal ngadto sa RF signal.
Bahin sa produkto
L, S, X, Ku nga daghang mga terminal sa frequency
Ang wavelength sa operasyon 1310nm/1550nm, Opsyonal nga wavelength sa DWDM, multiplexing
Maayo kaayo nga pagka-patag sa tubag sa RF
Halapad nga dinamikong range
Aplikasyon
Hilit nga antena
Komunikasyon sa analog fiber optic nga layo sa distansya
Pagsubay, telemetriya, ug pagkontrol（TT&C）
Estasyon sa yuta nga may satellite
Mga elektronik nga kontra-measure
Pagkalangan sa signal sa radar sa microwave
mga parametro
mga parametro sa pasundayag
| Mga Parameter | Simbolo | Min | Typ | Max | Ukuto |
| Wgitas-on sa agianan | l | 1550 | nm | ||
| Pagpadala sa output power | Pop | 8 | 10 | dBm | |
| Nagpadala nga kilid-paagi-pagpugong | 35 | dB | |||
| Pagbulag sa kahayag | 35 | dB | |||
| Sakup sa frequency sa input sa RF* | f | 0.1 | 18 | GHz | |
| Punto sa kompresyon nga 1dB input sa RF | P1dB | 10 | dBm | ||
| Pagkuha og link* | G | 0 | 2 | dB | |
| Pagkapatag sa sulod sa banda | R | ±1 | ±1.5 | dB | |
| Kasaba sa sumpaypigura * | N | 45 | 48 | 50 | dB |
| Ratio sa pagpugong sa harmonic sa output sa RF | 40 | dBc | |||
| Ratio sa pagsumpo sa spurious nga output sa RF | 80 | dBc | |||
| Ratio sa nagbarog nga balud sa input/output | VSWR | 1.5 | 2 | dB | |
| Interface sa signal sa RF | SMA | ||||
| Interface sa signal sa optika | FC/APC | ||||
| Tipo sa hibla | SMF | ||||
| Mga Espesipikasyon* | Tigpadala | Tigdawat | |||
| Kinatibuk-ang mga sukod L x W x H* | 45mm*35mm*15mm | 38*17*9mm | |||
| Mga kinahanglanon sa kuryente* | DC 5V | DC ±5V | |||
Mga parametro sa limitasyon
| Mga Parameter | Simbolo | Ukuto | Min | Typ | Max |
| Pinakataas nga gahum sa RF nga gi-input | Pin-rf | dBm | 20 | ||
| Pinakataas nga gahum sa optika sa input | I-pin-op | dBm | 13 | ||
| Oboltahe sa operasyon | U | V | 5 | 6 | |
| Temperatura sa operasyon | Ibabaw | ºC | -45 | 70 | |
| Temperatura sa pagtipig | Tst | ºC | -50 | 85 | |
| Humidity | RH | % | 5 | 90 |
impormasyon sa pag-order
| ROF | B | W | F | P | C |
| RF fiber optic transmission link | Kasubsob sa Pag-operate：10—0.1~10GHz18—0.1~18GHz | Operating waavelength：13---1310nm15---1550nmDWDM/CWDM Palihug ipiho ang wavelength, sama sa C33 | Fiber：S---SMF | Pagputos：SS---Pagbulag sa transmission ug receptionMUX---Nahiusa nga transmission ug reception | CKonektor：FP---FC/PCFA---FC/APCSP--- Gitino sa Gumagamit |
* Palihug kontaka ang among nagbaligya kung aduna kay espesyal nga mga kinahanglanon.

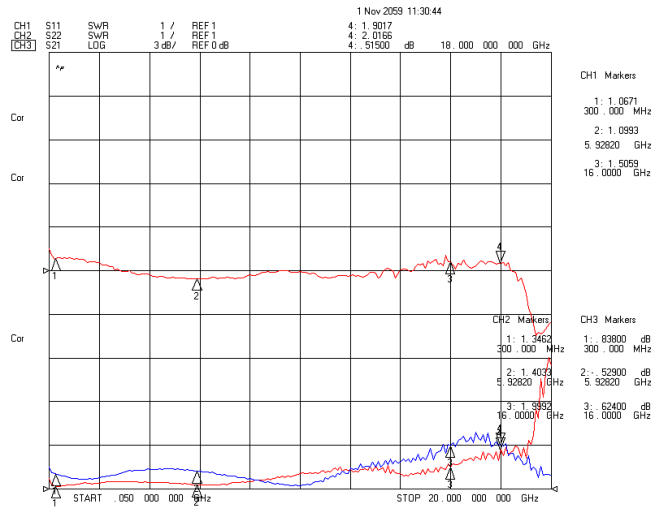

Kasagaran nga Kurba sa Pag-angkon sa Link
Dayagram

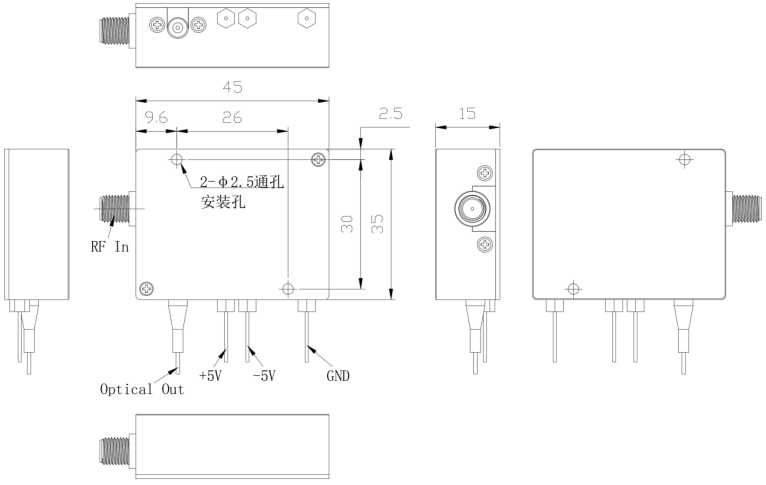

Hulagway 1. Dayagram sa estruktural nga dimensyon sa transmission module

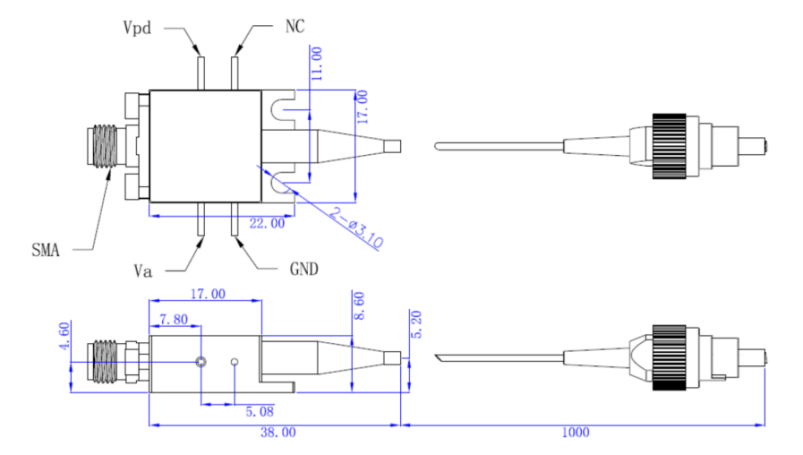

Hulagway 2. Dayagram sa estruktural nga dimensyon sa modyul sa tigdawat
