Ultra High Tukma Mzm Modulator Bias Controller Automatic Bias Controller
Kalidad
• Bias nga kontrol sa boltahe sa Peak / Null / Q + / q-
• Ang pagkontrol sa boltahe sa bias sa dili makatarunganon nga punto
• Kontrata sa Ultra Tukma: 50db Labing Maximum nga Pagpili sa Ratio sa Null Mode;
± 0.5◦ katukma sa Q + ug Q- MODES
• Ubos sa usa ka dako nga kadako:
0.1% vπ sa Null Mode ug Peak Mode
2% vπ sa Q + Mode ug Q- mode
• taas nga kalig-on: uban ang hingpit nga pag-implementasyon sa digital
• Ubos nga Profile: 40mm (W) × 30mm (D) × 10mm (H)
• Dali gamiton: Manual Operation uban ang Mini Jumper;
Flexible Operations Operations pinaagi sa MCU UART2
• Duha ka lainlaing mga mode nga maghatag bias boltahe: a.automatic bias control
b. Gumagamit ang Bias nga Bias nga boltahe
Aplikasyon
• Linbo3 ug uban pang MZ Modulators
• Digital NRZ, RZ
• Mga aplikasyon sa pulso
• BRIOUOIN PAGTUON SA SISYON UG UBANG OPPLICAL SENSORS
• CATV Transmitter
Paghimo
Hulagway 1. Supidension sa Carrier
Hulagway 2. Kaliwat sa Pulse
Hulagway 3. Modulator Max Power
Hulagway 4. Modulator Minimum nga Gahum
Maxim DC Pagkaputkot nga Ratio
Sa kini nga eksperimento, wala'y signal sa RF ang gipadapat sa sistema. Ang putli nga DC exinciton gisukod.
1. Gipakita sa Hulagway 5 ang optical nga gahum sa pag-output sa modulator, kung ang modulator nga kontrolado sa point point. Nagpakita kini 3.71dbm sa diagram.
2. Ang Figure 6 nagpakita sa optical nga gahum sa pag-output sa modulator, kung ang modulator nga kontrolado sa Null Point. Nagpakita kini -46.73DBM sa diagram. Sa tinuud nga eksperimento, ang kantidad magkalainlain sa -47DBM; ug -46.73 usa ka malig-on nga kantidad.
3. Busa, ang malig-on nga ratio sa pagkapuo sa DC nga gisukod mao ang 50.4DB.
Mga kinahanglanon alang sa taas nga ratio sa pagkapuo
1. Ang System Modulator kinahanglan adunay taas nga ratio sa pagkapuo. Ang kinaiya sa System Modulator nagdesisyon sa labing taas nga ratio sa pagkapuo nga mahimo nga makab-ot.
2. Ang polarization sa modulat nga pag-input sa modulator pagaatiman. Ang mga modulator mga sensitibo sa polarization. Ang husto nga polarization makapauswag sa ratio sa pagkapuo sa 10db. Sa mga eksperimento sa lab, kasagaran usa ka polarization controller ang gikinahanglan.
3. Tukma nga Bias Controller. Sa among pag-eksperimento sa pagtaas sa DC, 50.4DB nga ratio sa pagkapuo sa pagkapuo nga nakuha. Samtang ang Datasheet sa paghimo sa ModulatEt naglista lamang sa 40db. Ang hinungdan sa kini nga pag-uswag mao nga ang pipila ka mga modulator nga dali kaayo. ROFEA R-BC-Bisan unsang mga bias controllers ang nag-update sa bias nga boltahe matag 1 segundo aron masiguro ang dali nga tubag sa track.
Mga detalye
| Parametro | Aga | Tipod | Max | Usa | Kondisyon |
| Kontrol sa Kontrol | |||||
| Ratio sa pagkapuo | Mer 1 | 50 | dB | ||
| CSO2 | -55 | -65 | -70 | dbc | Dang pag-apit: 2% vπ |
| Panahon sa Pagpalig-on | 4 | s | Mga puntos sa Pagsubay: Null & Peak | ||
| 10 | Mga puntos sa Pagsubay: Q + & q- | ||||
| Elekohan | |||||
| Positibo nga boltahe sa Gahum | +14.5 | +15 | +15.5 | V | |
| Positibo nga Power Karon | 20 | 30 | mA | ||
| Negatibo nga boltahe sa kuryente | -15.5 | -15 | -14.5 | V | |
| Negatibo nga gahum karon | 2 | 4 | mA | ||
| Output nga boltahe nga range | -9.57 | +9.85 | V | ||
| Output nga katukma sa boltahe | 346 | μV | |||
| Dangay Frequency | 999.95 | 1000 | 1000.05 | Hz | Bersyon: 1khz Did Signal |
| May-anitong | 0.1% vπ | V | Mga puntos sa Pagsubay: Null & Peak | ||
| 2% vπ | Mga puntos sa Pagsubay: Q + & q- | ||||
| Sa optika | |||||
| Pag-input sa optical nga gahum3 | -30 | -5 | dbm | ||
| Pag-input wavelength | 780 | 2000 | nm | ||
1. Ang Mer nagtumong sa ratio sa pagkapuo sa Modulator. Ang pagkalipay sa pagkapuo nga nakuha mao ang kasagaran nga pagkapuo sa ratio sa modulator nga gitino sa Datasheet sa Modulator.
2. Ang CSO nagtumong sa pag-compose sa ikaduha nga pagkasunud. Aron sukdon ang CSTO CORRECTLY, ang linya nga kalidad sa signal sa RF, ang mga modulators ug tigdawat masiguro. Dugang pa, ang mga pagbasa sa sistema sa CSO mahimong magkalainlain kung nagdagan sa lainlaing mga frequency sa RF.
3. Palihug hinumduman nga ang input optical nga gahum wala katumbas sa optical nga gahum sa piniling bias Point. Kini nagtumong sa labing kadaghan nga gahum nga mahimo nga ma-export sa modulator sa Controller kung ang boltahe sa bias gikan sa +

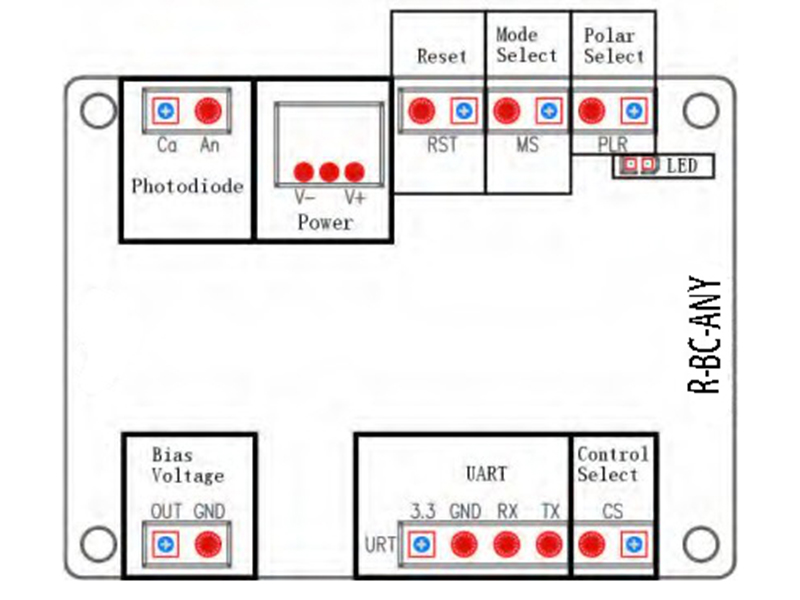

Interface sa gumagamit
Figure5. Tigom
| Maghugpong | Pag-opera | Katin-awan |
| Photodiode 1 | PD: Ikonektar ang Katod ni Mzm Photodiode | Paghatag og photocurrent feedback |
| GND: Ikonektar ang Anode ni Mzm Photodiode | ||
| Gahom | Gahum nga gigikanan alang sa bias controller | V-: Ikonektar ang negatibo nga electrode |
| V +: Ikonektar ang positibo nga electrode | ||
| Tunga nga Probe: Ikonektar ang Ground Electrode | ||
| Pag-reset | Isulud ang jumper ug pag-undang pagkahuman sa 1 segundo | I-reset ang controller |
| Pilia ang Pilia | Isulud o kuhaa ang jumper | walay jumper: Null mode; nga adunay jumper: quad mode |
| POLAR PILI2 | Isulud o kuhaa ang jumper | walay jumper: positibo nga polar; Uban sa jumper: negatibo nga polar |
| Bias nga boltahe | Ikonektar ang MZM Bias Voltage Port | Out ug GND Naghatag Bias Voltahe alang sa Modulator |
| Nangulo | Kanunay nga nagpadayon | Nagtrabaho ubos sa malig-on nga kahimtang |
| On-off o off-on matag 0.2s | Pagproseso sa datos ug pagpangita alang sa pagpugong sa punto | |
| On-off o off-on matag 1 | Ang pag-input sa optical nga gahum kaayo huyang | |
| On-off o off-on-on matag 3 | Kusog kaayo ang pag-input optical nga gahum | |
| Utod | Pag-operate Controller pinaagi sa UART | 3.3: 3.3V nga boltahe sa reperensya |
| Gnd: Ground | ||
| RX: Pagdawat sa Controller | ||
| TX: Pagbalhin sa Controller | ||
| Pagpili Pagpili | Isulud o kuhaa ang jumper | Walay Jumper: Pagpugong sa Jumper; nga adunay Jumper: Uarart Control |
1. Ang pipila ka MZ Modulators adunay internal nga mga photodiodes. Ang pag-setup sa Controller kinahanglan nga napili taliwala sa paggamit sa Photodiode sa Controller o gamit ang internal nga Photodiode sa Modulator. Girekomenda nga gamiton ang photodiode sa Controller alang sa mga eksperimento sa lab sa duha nga mga hinungdan. Una, ang Controller Photodiode nakasinati sa kalidad. Ikaduha, labi ka dali nga ma-adjust ang input light intentity. Hinumdomi: Kung ang paggamit sa internal nga photodiode sa modulator, palihug siguruha nga ang output karon sa Photodiodee estrikto nga katimbang sa gahum sa pag-input.
2. Ang Polar Pin gigamit aron ibalhin ang punto sa pagkontrol tali sa peak ug null sa null control mode (determinado sa mode nga Pin) o quad +
ug quad- sa quad control mode. Kung ang jumper sa Polar Pin wala gisulud, ang punto sa pagkontrol mahimong dili maayo sa null mode o quad + sa quad mode. Ang kadako sa sistema sa RF makaapekto usab sa punto sa pagpugong. Kung wala'y signal sa RF o rf signal amplitude, ang controller makahimo sa pag-lock sa punto sa trabaho sa husto nga punto ingon nga gipili sa MS ug PLR jumper. Kung ang pag-amping sa signal sa RF milapas sa pipila ka mga threshold, polar sa sistema pag-ilisan, sa kini nga kaso, ang punoan sa punoan kinahanglan nga isulud kung wala kini o gibira kung kini gisulud.
Kasagaran nga aplikasyon
Ang controller dali gamiton.
Lakang1. Ikonektar ang 1% nga pantalan sa Coupler sa Photodiode sa Controller.
Step2. Ikonektar ang Bias Voltage Output sa Controller (pinaagi sa SMA o 2.54mm 2-pin header) hangtod sa bias port sa modulator.
Step3. Paghatag controller nga adunay + 15v ug -15v DCOTTAGES.
Step4. I-reset ang controller ug kini magsugod sa pagtrabaho.
Timan-i. Siguruha nga gisiguro nga ang signal sa RF sa tibuuk nga sistema sa wala pa i-reset ang controller.
