Rof Electro-optic modulator 1550nm AM Series Intensity Modulator 40G
Feature
* Ubos nga pagkawala sa pagsal-ot
* Taas nga Bandwidth
* Ubos nga boltahe sa tunga nga balud
* Opsyon sa pag-customize
Aplikasyon
⚫ Mga sistema sa ROF
⚫ Quantum key distribution
⚫ Laser sensing system
⚫ Side-band modulasyon
| Si Rof-AM nga serye | Si Rof-AM-07 | Si Rof-AM-08 | Si Rof-AM-10 | Si Rof-AM-13 | Si Rof-AM-15 | |||
| Operating wavelength | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| Bandwidth | 10GHz | 10GHz | 10/20GHz | 2.5GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| Pagkawala sa Pagsal-ot | <5dB | <5dB | ＜5dB | ＜5dB | ＜4dB | |||
| Pagkapuo ratio @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF (1KHz) | <3V | <3V | <4V | <3.5V | ＜6V | <5V | ||
| VΠ @Bias | ＜3.5V | ＜3.5V | <5V | <5V | <8V | <7V | ||
Impormasyon sa Pag-order
| Si Rof | AM | XX | XXG | XX | XX | XX |
| Type: AM---Intensity Modulator | wavelength: 07---780nm 10---1060nm 13---1310nm 15---1550nm | Bandwidth: 10GHz 20GHz 40GHz 50GHz
| Monitor PD: PD---Kauban si PD | In-Out nga Fiber type: PP---PM/PM
| Optical konektor: FA---FC/APC FP---FC/PC SP---Pag-customize |
R-AM-15-40G
Wavalength 1550nm 40GHz Intensity modulator
| Parameter | Simbolo | Min | Typ | Max | Unit | ||||
| Optical nga mga parameter | |||||||||
| Operating wavelength | l | 1530 | 1550 | 1565 | nm | ||||
| Pagkawala sa pagsulod | IL | 4 | 5 | dB | |||||
| Optical pagbalik pagkawala | ORL | -45 | dB | ||||||
| Ibalhin ang ratio sa pagkapuo @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Dynamic nga ratio sa pagkapuo | DER | 13 | dB | ||||||
| Optical fiber | Inputpantalan | Panda PM Fujikura SM | |||||||
| output port | Panda PM Fujikura SM | ||||||||
| Optical fiber interface | FC/PC, FC/APC O user sa pagtino | ||||||||
| Mga parametro sa kuryente | |||||||||
| Operating bandwidth(-3dB) | S21 | 28 | 30 | GHz | |||||
| Half-wave nga boltahe nga Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Bias | @Bias |
| 6 | 7 | V | ||||
| Pagkawala sa pagbalik sa kuryente | S11 | -12 | -10 | dB | |||||
| Input impedance | RF | ZRF | 50 | W | |||||
| Bias | ZBIAS | 1M | W | ||||||
| Elektrisidad nga interface | V(f) | ||||||||
Limitado ang mga Kondisyon
| Parameter | Simbolo | Unit | Min | Typ | Max |
| Input optical gahum | Psa, Max | dBm | 20 | ||
| Pag-input sa gahum sa RF | dBm | 28 | |||
| bias nga boltahe | Vbias | V | -15 | 15 | |
| Operating temperatura | Ibabaw | ℃ | -10 | 60 | |
| Temperatura sa pagtipig | Tst | ℃ | -40 | 85 | |
| Humidity | RH | % | 5 | 90 |

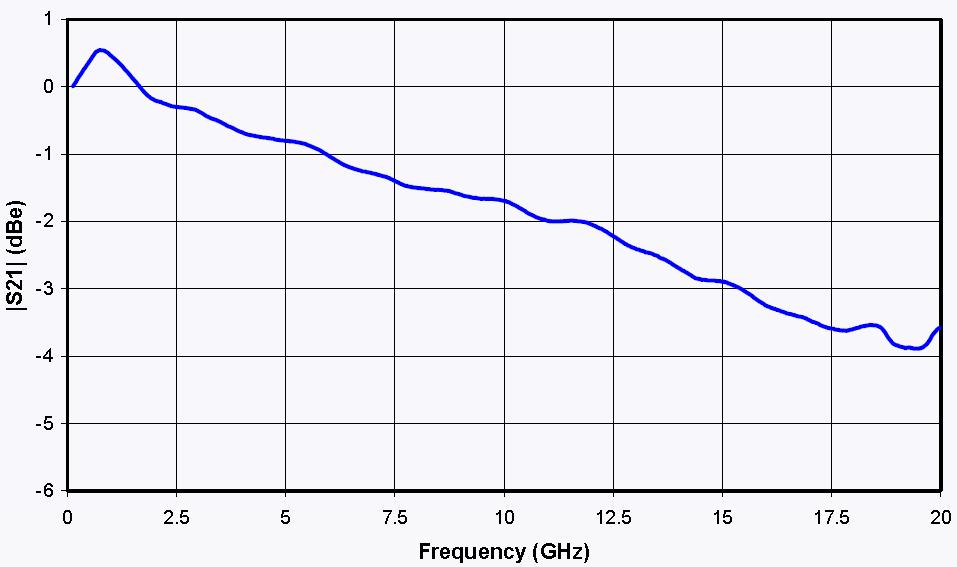

S21 nga kurba
&S11 Kurba
S21 ug s11 kurba
Mekanikal nga Diagram
| PORT | Simbolo | Nota |
| Sa | Optical input port | PM Fiber (125μm/250μm) |
| gawas | Optical output port | PM ug SMF option |
| RF | RF input port | SMA(f) |
| Bias | Bias control port | 1,2 Bias, 34-N/C |
Ang Rofea Optoelectronics nagtanyag sa usa ka linya sa produkto sa komersyal nga Electro-optic modulators, Phase modulators, Intensity modulator, Photodetectors, Laser light sources, DFB lasers, Optical amplifier, EDFA, SLD laser, QPSK modulation, Pulse laser, Light detector, Balanced photodetector, Laser driver, Optical optic power amplifier, Optical optic power amplifier detector, Laser diode driver, Fiber amplifier. Naghatag usab kami daghang mga partikular nga modulator para sa pag-customize, sama sa 1 * 4 array phase modulators, ultra-low Vpi, ug ultra-high extinction ratio modulators, panguna nga gigamit sa mga unibersidad ug institute.
Hinaot nga ang among mga produkto makatabang kanimo ug sa imong panukiduki.
